一、滤芯式五金电镀液过滤机的工作原理
过滤机工作原理:过滤药液在强大的压力下被送入滤室,进入滤室的过滤药液其固体部分被过滤棉芯截留在滤芯上,液体部分透过过滤棉芯而排出滤室,从而达到固液分离的目的,随着压力的增大,固液分离则更彻底,但从能源和成本方面考虑,过高的加压不划算。
二、滤芯式五金电镀液过滤机常用的工艺流程
塑宝五金专用电镀过滤机是塑宝公司专门为五金件的电镀而开发的一款过滤机。它主要用在下面的一些工艺环节上: 镀前处理 、镀铜工艺、 镀锌及锌合金工艺 、锌及锌合金后处理、 镀镍工艺 、合金电镀工艺 、代铬电镀工艺 、镀锡、银、金工艺 镀铬工艺 、铝合金前处理工艺 、发黑及古铜色 抛光及钝化工艺 、退镀工艺 、化学沉镍工艺 、 无电解镍工艺 、无镍电镀工艺、 PCB电镀工艺、 塑料电镀工艺 、汽车五金电镀工艺、 贵金属电镀工艺、 前后处理电镀工艺 。
三、滤芯式五金电镀液过滤机的特点
1.一体成型滤筒,无焊接处滤筒平均厚度20~25m/m,耐压高,可长时间使用,耐压5kg。
2.滤筒内部进水,进水面积大,压损很低,压损在0.1kg以下,流量大。
3.滤心固定座与进水板相结合,有分散液体之环状设计,降低压损,易拆解及易更换之优点。
4.特殊滤心固定座设计,可同机、多功能之优点可任意更换不同滤材,如: 滤心锁帽、滤心压板、滤纸式、杨桃式。
四、滤芯式五金电镀液过滤机的成功客户
滤芯式五金电镀液过滤机主要适用于一些大流量、高压力环境,在五金件的电镀液循环中经常可以见到。
滤芯式高压五金电镀液过滤机-塑宝GK系列
(1) GK - 机型代号
(2) 1004-10"X4支,2004-20"X4支,2006-20"X6支,2008-20"X8支,2012-20"X12支,2018-20"X18支
(3) 泵浦马力1-1HP,2-2HP,3-3HP,B:180W(1/4HP),A:250W(1/3HP)
(4) F - 泵体材质FRPP,P - 泵体材质CFRPP,C - 泵体材质CPVC,K - 泵体材质PVDF
(5) F - 出入口为法兰式
(6) N - NBR,E - EPDM,V - VITON
(7) C - 滤心压板式,T - 滤管压板式,B - 滤心锁帽式,K - 杨桃滤袋式,P - 滤纸式
(8) D - 出入口为DIN,J - 出入口为JIS,A - 出入口为ANSI
(9) X-(加装自清回路),O-(不必使用自清回路)
(10)D - 采用SD型泵浦,C - 采用SDC型泵浦, H - 采用HD型泵浦,M - 采用SM型泵浦
(11)出入口径25 : 1"X1",40 : 1-1/2"x1-1/2",50 : 2"x2",65 : 2-1/2"x2-1/2"
(12)A - 上盖多加排气阀

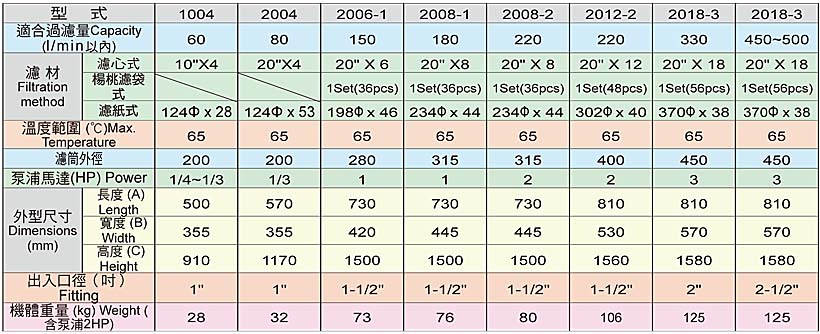

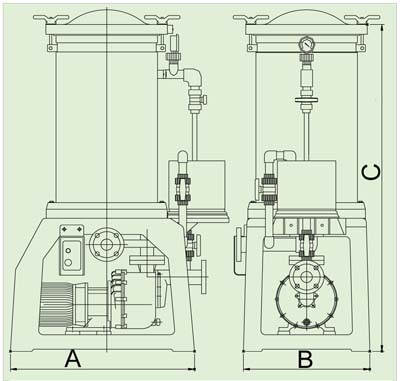

规格表:尺寸图

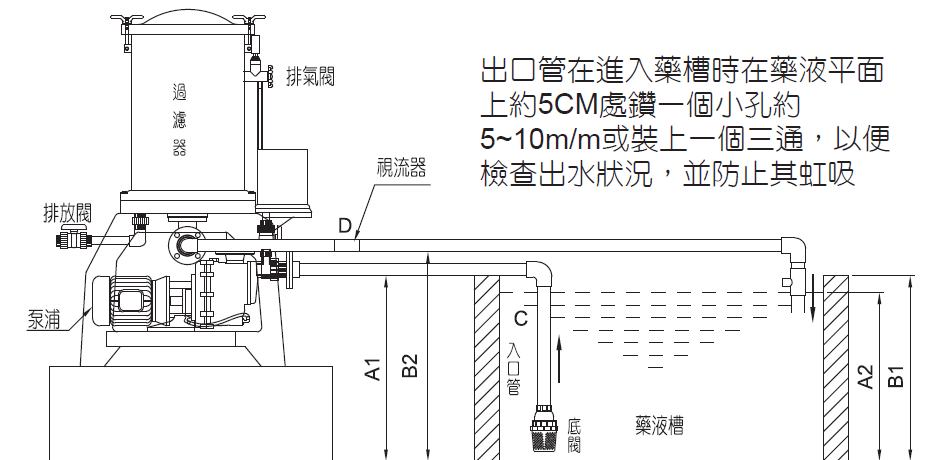

1. 安装本过滤机请将过滤机泵浦高度A1与药液槽之液体高度配合为宜A1=A2
2. 滤液出口约与槽体高度一样 B1=B2。
3. 请在过滤机出口加装视流器(D)装置。
4. 泵浦入口应装底阀或逆止阀及入口滤网(滤网孔径约5~10 m/m),注意出入口管线不可洩漏,滤网孔面积要大于管径5倍以上,可增加滤网面积及流量。(依客户使用在电镀时,电镀物件大小来确认孔径)
5. 在正常操作时,检查D(视流器),出液时可判断流量多少及是否有气泡在内流动,若有气泡请检查入口管线是否有气体吸入。
6. 过滤机泵浦出入口高度如低于药液槽药液高度时,出入口管路需加装凡而,避免于维修泵浦时造成药液虹吸现象。
7. 过滤机泵的入口尾端配管位置,要避开空气搅拌处,以免吸入空气。
8. 过滤机置于槽液面下,出入管路需加装凡而,以便维修及清洗。
